Diagrammes d’activités
Le but de ce diagramme est de représenter les actions ( ou les tâches ) ainsi que les choix et les conditions qui influencent le cheminement d’un processus dans un système.
Une action ou une tâche représente une étape spécifique d’un processus. C’est une unité de travail qui doit être accomplie et qui est indivisible.
L’objectif principal est de montrer l’enchaînement logiques des activités qui représente la manière dont ces actions sont liées les unes aux autres, dans quel ordre elles se produisent, quelles sont les décisions qui influencent le chemin à suivre et comment une action mène à la suivante.
Une activité est un ensemble plus large qui peut inclure plusieurs actions. Elle est composée d’actions.
L’enchaînement logique des activités est une façon de structurer les actions dans le diagramme. Cette expression décrit la relation.
Ce type de diagramme est utilisé pour rendre les processus complexes plus faciles à comprendre et pour permettre aux développeurs ou aux analystes de repérer les potentiels problèmes ou améliorations dans le processus.
En résumé
Le diagramme d'activité permet de représenter les actions et leurs relations dans un processus, montrant visuellement le déroulement et les alternatives possibles.
Exemple de la lessive

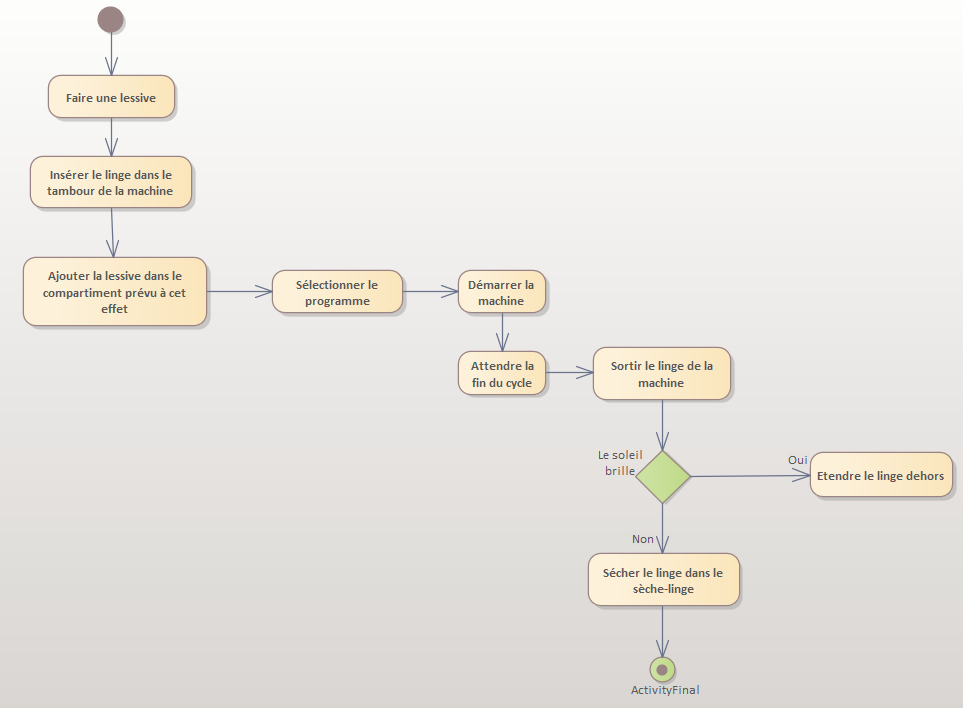

On désire représenter le processus de la lessive.
Dans cet exemple, on part du prérequis que la lessive est triée.
En complément
Pour les audacieux
Complétez le diagramme avec le fait que lorsque le linge est sec, on le ramasse. On considère chaque habit et repassons si c’est nécessaire l’habit jusqu’à ce que tout le linge soit rangé et plié.
Alors, des candidats ? …

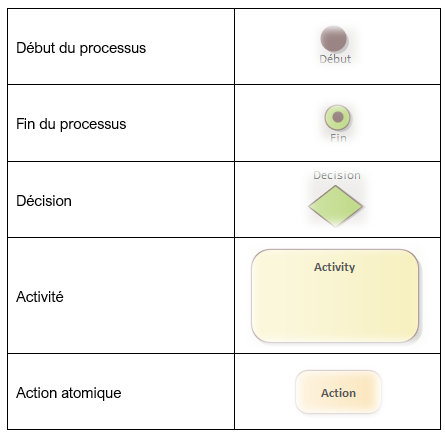

Les composants principaux du diagramme
Documentation détaillée
