Le diagramme d’état
Le but de ce diagramme est de représenter les différents états qu’un objet ou un système peut prendre au cours de sa vie et les transitions entre ces états en réponse à des événements ou des conditions spécifiques.
Un diagramme d'état (ou diagramme d'états-transitions) montre comment un objet évolue d’un état à un autre. Chaque état représente une condition ou une situation dans laquelle l'objet peut se trouver à un moment donné. Les transitions entre les états sont déclenchées par des événements, des actions ou des changements de conditions, et chaque transition peut être associée à des actions spécifiques.
- État : Représente une situation ou une condition stable. Un état est illustré par un rectangle avec des coins arrondis, contenant le nom de l'état.
- Transition : Représente un changement d'état déclenché par un événement. Elle est illustrée par une flèche entre deux états.
- Événement : C'est le déclencheur d'une transition. Par exemple, un événement pourrait être l'arrivée d'un message ou une condition qui devient vraie.
- État initial et état final : Représentent respectivement le début et la fin du cycle de vie de l'objet ou du processus.
En résumé
Le diagramme d'état permet de visualiser les différentes étapes de la vie d’un objet, montrant les transitions et les événements qui déclenchent ces changements, rendant ainsi plus clair le comportement d’un système ou d’un objet dans différents contextes

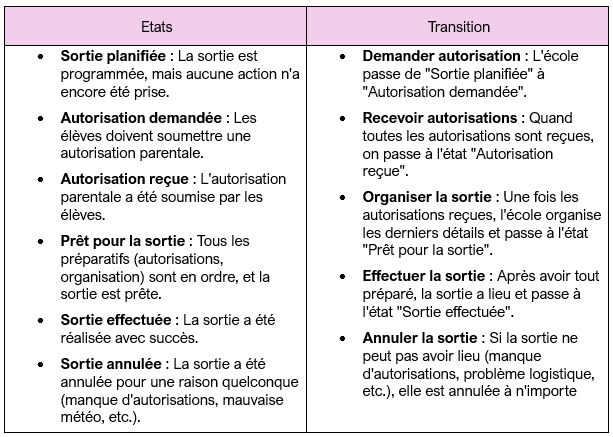

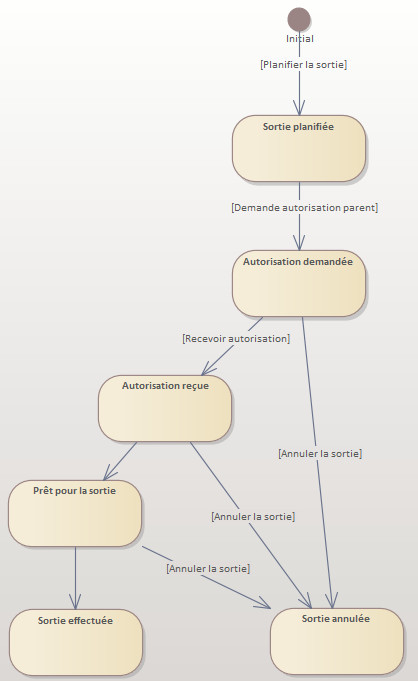

Exemple : Organiser une sortie scolaire
