Le but de ce diagramme est de représenter les fonctionnalités, actions principales des acteurs impliqués dans le contexte (système en informatique).

L’acteur est un rôle présent dans le contexte

Le cas d’utilisation est une fonctionnalité de l’interface

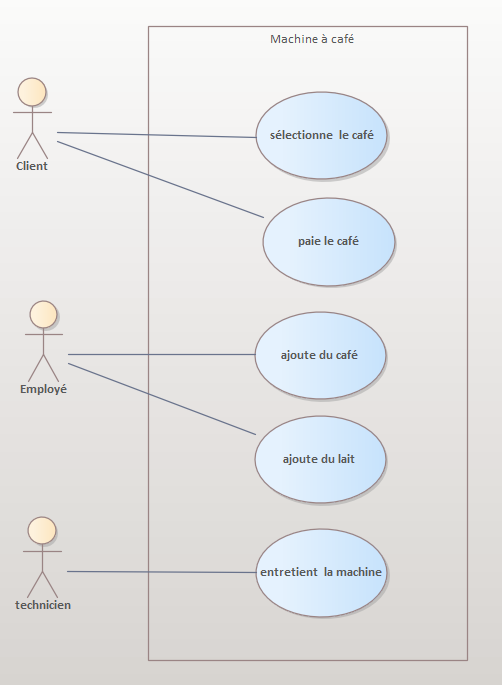

Exemple de la machine à café

Les fonctionnalités pour l’usager de la machine à café dépendent des possibilités de la machine à café.

Comment représenter les fonctionnalités pour que le contexte soit compris par tous les protagonistes de la modélisation ?

En tant que client de la cafétéria, je paie mon café avant ou après avoir obtenu mon café. Je peux choisir plusieurs boissons différentes à partir du café : espresso, capuccino… L’employé doit rajouter le café et le lait lorsqu’un de ces produits manque.

Le technicien entretient la machine régulièrement afin de remplacer les pièces usagées si nécessaire et nettoyer la machine dans les endroits inatteignables.

En complément

Pour les audacieux…

Comment représenter le fait que l’employé encaisse l’argent (cash) et que le paiement peut être effectué par la banque, twint ?
